MÁQUINAS DETECTORAS DE TRINCAS POR PARTÍCULAS MAGNÉTICAS/ MAQUINAS DE MAGNAFLUX - Detectoras de Trincas Portáteis e Semi-Portáteis adaptadas em Bancadas

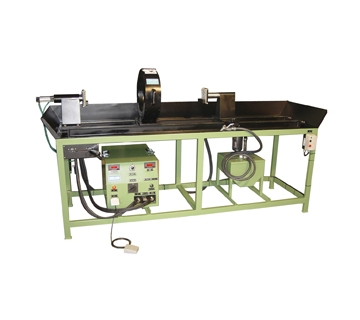

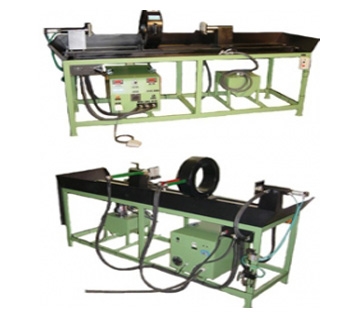

Máquina Detectora de Trincas por Partículas Magnéticas Digital, Portátil e Semi-Portátil, montada em bancada horizontal, para peças pequenas e médias.

MÁQUINAS DETECTORAS DE TRINCAS POR PARTÍCULAS MAGNÉTICAS/ MAQUINAS DE MAGNAFLUX, PORTÁTEIS OU SEMI-PORTÁTEIS, MONTADAS E ADAPTADAS EM BANCADAS HORIZONTAIS, MODELOS HCL 1,0/ 5,0KA CA/CC, HCL 1,5/ 7,0KA CA/CC, HCL 2,0/ 8,0KA CA/CC e HCL 3,0/ 10KA CA/CC

DESCRIÇÃO GERAL DOS EQUIPAMENTOS:

-Máquina detectora de trincas portátil ou semi-portátil adaptda em bancada,para inspeção de peças na horizontal, manual ou semi-automática cód. HCL-1,0/ 5,0 KA CA/CC, HCL- 1,5/ 7,5KA CA/CC, HCL 2,0/ 8,0KA CA/CC e HCL 3,0/ 10KA CA/CC, adequada para ensaios de peças pequenas e médias com comprimento até 1.500mm e largura até 350mm, em regimes de produção contínua e capacidade de inspeção de 30/ 40 peças por hora ou 240/ 320 peças por dia, considerando-se jornada de 8hs/dia.

-Máquina opera com a aplicação, em operações distintas, de Campos Magnéticos que detectam descontinuidades/ trincas em todas as direções das peça.

-Modelos de máquinas de operações do Campo Magnético Longitudinal, para detecção de Defeitos Transversais(DT), de 0 a 5.000 ou 0 a 7.500 ou 0 a 8.000 ou 0 a 10.000 Ampères x Espiras em Corrente Alternada(CA) ou em Corrente Alternada com Retificação de meia onda/ Corrente Contínua(CC), através de Bobina(B) Externa com diâmetro Interno de 200, 300 ou 350mm, com deslocamento manual entre os contatos da máquina.

-Campo Circular para detecção de Defeitos Longitudinais(DL), de 0 a 1.000 ou 0 a 1.500 ou 0 a 2.000 ou 0 a 3.000 Ampères em Corrente Alternada(CA) ou Corrente Alternada com Retificação de meia onda/ Corrente Contínua(C.C.), através dos Contatos Diretos(CD), de acionamento manual ou com ar comprimido, ou através do Condutor Central(CC) passando pelo interior de peças vazadas como tubos, arruelas e etc.

-Corrente Alternada(CA) utilizada para detecção de descontinuidades superficiais e Corrente Contínua(CC) para detecção de descontinuidades superficiais e sub-superficiais.

-Máquinas construídas em perfis de aço pintados na cor verde RAL externamente e laranja internamente, bacia em chapa de aço, estrutura dos contatos em aço maciço, haste do contato direita ajustável em relação ao contato esquerdo, no comprimento de 0 a 400, 0 a 700, 0 a 1.000 ou 0 a 1.500mm, área dos contatos construídos de cobre eletrolítico quadrada com 100 ou 120mm de lado e suportes de materiais isolantes para apoio das peças.

-Fechamento por sistema de fixação da peca entre os contatos manual ou com ara comprimido, chuveiro de banho da solução de partículas magnéticas para ser aplicado de forma manual, simultaneamente ao fluxo dos campos magnéticos. Tanque de solução de Partículas Magnéticas(PM) com sistema de agitação e banho, com a capacidade para quinze(15) ou vinte (20) litros de solução/ banho de PM.

-Comando elétrico e unidade geradora de corrente separado em gabinete e disposto na parte inferior, abaixo da bacia/mesa de ensaio. O conjunto é composto de quadro elétrico com todos os dispositivos operacionais do equipamento tais como transformadores, chaves seccionadoras/seletoras, amperímetros, sinalizadores e etc.

-O conjunto total da máquina terá as seguintes dimensões:
• Comprimento: 1.200, 1.500 ou 2.000mm
• Largura: 700, 800 ou 900mm
• Altura: 800 a 1.000mm

-A montagem do equipamento com a unidade geradora montada em separado visa normalmente atender requisitos exigidos pelos deptos. de manutenção de fabrica e norma DIN.

-Dados técnicos do equipamento
- Tensão: 220, 380 ou 440 volts/trifásico. Tensão conforme opção.
- Frequência: 60 hz
- Corrente de entrada: 30, 40, 50 ou 100 Ampères, conforme capacidade da máquina
- Corrente de saída: 0 a 1.000, 0 a 1.500, 0 a 2.000 ou 0 a 3.000 Ampères em Corrente Alternada(C.A.) ou Corrente Alternada com Retificação de meia onda / Corrente Contínua( C.C.), para Campo Magnético Circular(DL) por Contato Direto ou Condutor Central e 0 a 5.000 ou 0 a 7.500 ou 0 a 8.000 ou 0 a 10.000 Ampères/Espiras para Campo Magnético Longitudinal(DT), através de Bobina Externa com diâmetro interno de 200, 300 ou 350 mm, deslocável ao longo da máquina, entre os contatos.
- Dimensões: conforme acima.
- Comprimento de ensaio: 0 a 400 ou 0 a 700 ou 0 a 1.000 ou 0 a 1.500mm e peças com diâmetro inferior a 200 ou 300 ou 350mm, por contatos com fechamento manual ou por ar comprimido( semi-automático), conforme o modelo e capacidade da máquina. A considerar que os contatos da máquina são quadrados com lado de 100 ou 120mm e possuem suportes de apoio das peças em material isolante. Opcional: Fornecimento de cabos de saída com eletrodos para inspeção de peças de grandes dimensões, que não são possíveis de serem colocadas na máquina.
- Tanque de solução de partículas magnéticas: capacidade para 15 ou 20 litros.
- Operação: aplicação dos campos magnéticos isoladamente, com seleção efetuada através de chave tipo faca de operação dos Campos Magnéticos Longitudinal(DT) ou Circular(DL) ou de seleção de Corrente Alternada ou Corrente Alternada com Retificação de meia onda/ Corrente Contínua, efetuada pela troca dos terminais de cabo, na unidade geradora disposta abaixo da mesa de ensaio do equipamento, ou, neste caso, também com chave tipo faca, conforme opção.
- Controles de operação: liga/desliga equipamento, liga/desliga sistema de banho de partículas, chaves seletoras de amperagens para campo magnético longitudinal e circular, chave de seleção de operação de campos magnéticos, sinalizadores de equipamento ligado, operação dos campos magnéticos e sistema de banho de partículas. Partida da máquina através de sistema Bi-Manual para atendimento de requisitos de segurança, conforme norma NR-12.
-Chave de Emergencia central para interrupção completa da operação da máquina
