Metodo de inspeção por particulas magnéticas

5.1.1 - Técnica dos Eletrodos



É uma técnica de magnetização direta, que gera Campo Magnético Circular que decorre da aplicação de corrente de magnetização em Corrente Alternada(CA) para detecção de descontinuidades superficiais ou Corrente Contínua(CC) para detecção de descontinuidades superficiais ou sub-superficiais,através de dois eletrodos de contato, que fecham o circuito de passagem da corrente na peça.

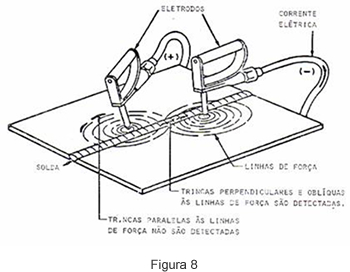

A figura 8 representa a aplicação do ensaio em uma peça com solda, em que entre os dois eletrodos de contato, através da qual circula a corrente elétrica, serão detectadas trincas alinhadas na mesma direção e no máximo a 45° , do posicionamento dos eletrodos.

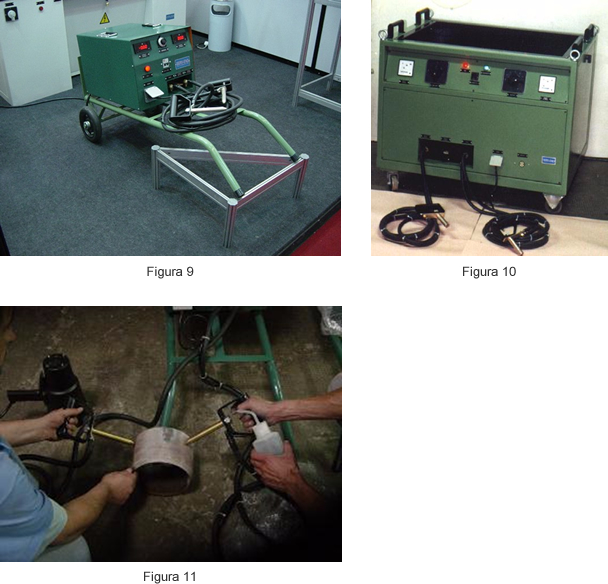

O aquecimento da peça, nos locais de contato com os eletrodos, podem provocar queimas na superficie da peça( vide foto 9), contaminação do material, endurecimento localizado com alteração da extrutura metalúrgica e micro-trincas e deve ser minimizado, utilizando-se recursos de proteção na superfície da peça ou nos eletrodos Os equipamentos utilizados são portáteis( figura 10) ou semi-portáteis, em Corrente Alternada(CA) e Corrente Contínua(CC), com correntes de magnetização de 1.500 a 6.000 Ampères( figura 11). A intensidade do Campo Magnético está diretamente relacionada como valor de corrente aplicado, em função da espessura da peça e a distancia entre eletrodos.
