Metodo de inspeção por particulas magnéticas

5.2.3 - Tecnica Yoke

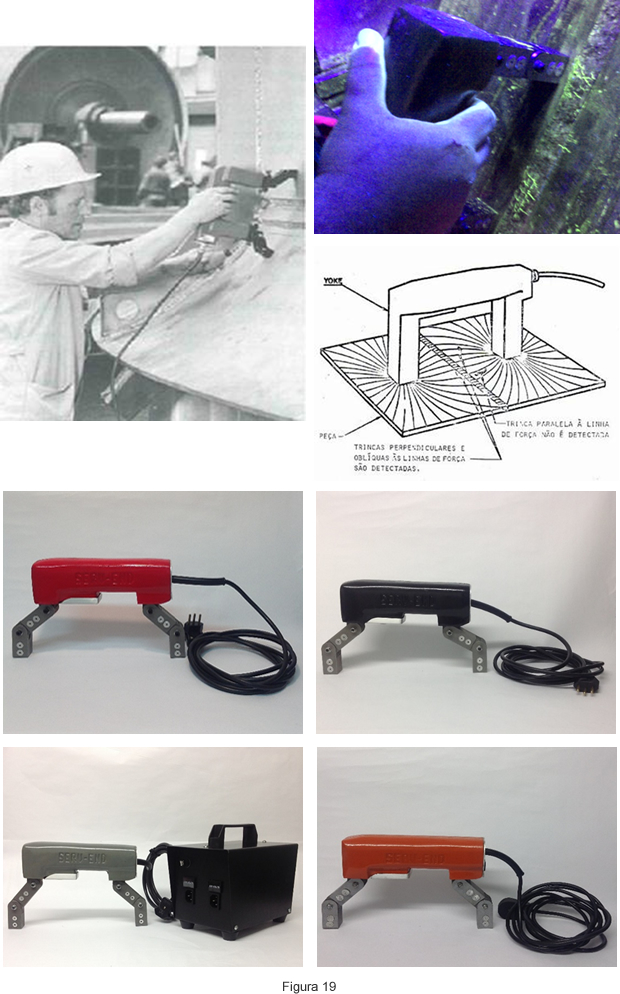

Para inspeção de soldas utiliza-se os jugos (ou Yokes) eletromagnéticos; como mostra a foto, o cordão de solda passa entre as “pernas”doYoke(figura 19). As características do aparelho tipo Yoke são de aparelho eletroímã portátil composto de bobina(s)
envolvendo em núcleo ferrítico, que induzem o campo Longitudinal indireto, na superfície da peça. Forma-se entre as pernas, geralmente articuladas, um campo magnético que se fecha através da chapa soldada( figura 19). O Yoke é deslocado, etapa por etapa, ao longo do cordão de solda, mudando-se a direção de aplicação a 90° para que seja possível detectar descontinuidades transversais e longitudinais em relação solda. Não há aquecimento nos pontos de contato.
A relação Àmperesxespiras é fixa e a intensidade do campo está diretamente relacionada com a abertura entre as sapatas e a maior concentração do campo ocorre nas proximidades das sapatas.
