Metodo de inspeção por particulas magnéticas

5.2.4 - Técnica do condutor central

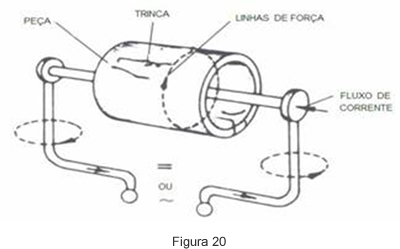

A figura 20 mostra a magnetização Circular indireta de peças como anéis e buchas: uma haste de cobre, através da qual circula a corrente elétrica, atravessa a peça. Não há contato entre a peça e o seu “magnetizador”. Serão detectadas descontinuidades/trincas com orientação longitudinal, no diâmetro interno e no diâmetro externo, neste caso, conforme o tipo de corrente de magnetização utilizado(corrente contínua) e a espessura do tubo. A intensidade do campo magnético é função direta da corrente de magnetização. É determinada conforme os diâmetros interno ou externo da peça, se as descontinuidades a serem detectadas estarão localizadas no diâmetro interno, ou em ambos, diâmetros interno e externo.

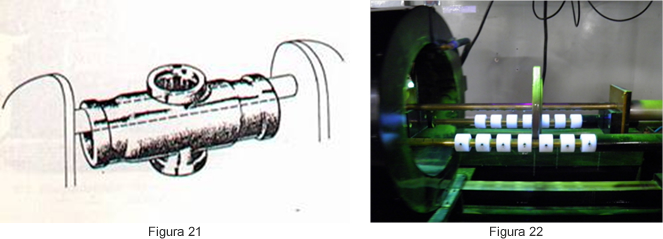

Caso a aplicação seja realizada com a barra centrada(figura 20 e 22) em relação ao diâmetro interno da peça, o ensaio será realizado em somente uma etapa.



Para aplicações com a barra descentrada( figura 21) o ensaio deverá ser realizado por etapas, cobrindo uma área equivalente a quatro vezes o diâmetro da barra condutora.

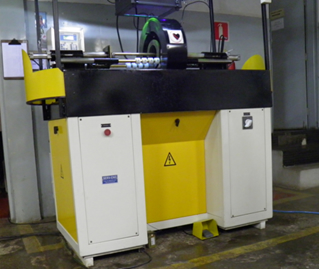

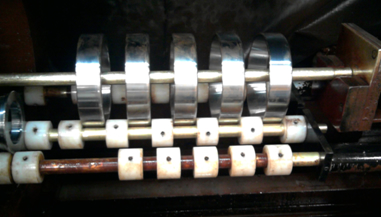

Com a utilização desta Técnica de inspeção por Partículas Magnéticas, em Máquinas Estacionárias é possível a realização do processo com múltiplas peças, aumentando a produtividade, utilizando-se o dispositivo acima na máquina abaixo.
