Máquina Detectora de Trincas/ Máquina de Magnaflux, por Partículas Magnéticas, Vertical, Automática e Microprocessada, para peças pequenas ou médias e alta produtividade.

Descrição geral do equipamento:

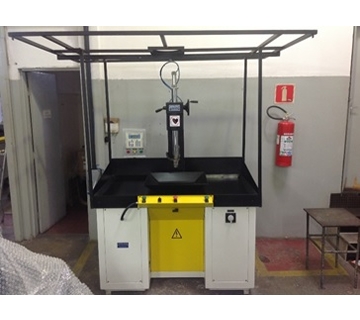

-Máquina detectora de trincas/ Máquina de magnaflux, para ensaios de peças na vertical, estacionária, automática/semi-automática cód. VACL-2,0/20KA, ou VACL 3,0/20KA adequada para ensaios de peças pequenas e médias com comprimento até 500mm, em regimes de produção contínua e capacidade de ensaiar de (5) cinco a vinte (20) peças por minuto, pela aplicação simultânea de campos magnéticos que detectam descontinuidades em todas as direções das peças, Defeitos Longitudinais(DL) ou Transversais(DT).

-Apresenta condições de operações dos campos magnéticos longitudinal de 0 a 20.000 ampéres/espiras em corrente contínua com retificador de meia onda e circular de 0 a 2.000 ampéres ou 0 a 3.000 ampéres em corrente alternada, de forma Independente, seqüencial ou simultânea.

-Máquina construída em gabinete de chapas de aço pintados na cor verde ral ou branco Ágatha, externamente e laranja internamente, bacia em aço inoxidável, estrutura dos contactos em aço maciço, haste do contacto vertical superior ajustável em relação ao contacto inferior, através de volante, no comprimento de 0 a 500mm, área dos contatos superior e inferior construídos de cobre eletrolítico com diâmetro de 50 e 80mm, fechamento por sistema de ar comprimido acionado por bi-manual, no frontal da máquina, chuveiro de banho da solução de partículas magnéticas no cabeçote superior com controle de fluxo simultâneo com os campos magnéticos e tanque de solução de partículas magnéticas com a capacidade para quinze (15) litros ou vinte (20) litros.

-Máquina poderá ser fornecida com C.L.P. (controlados lógico programável) com capacidade de armazenar de 50 a 100 programas completos de ensaio de peças. Cada programa possibilita o armazenamento de dados como: correntes de magnetização para campo magnético circular e longitudinal, tempo de atuação dos campos, tempo de chuveiro, número de ciclos, tempo de contato fechado, desmagnetização e etc...

-Opcional instalação do comando elétrico na própria máquina, ou seja, instalação do quadro elétrico, transformadores, chaves seccionadoras/seletoras; potenciômetros, amperímetros, sinalizadores e etc, no próprio gabinete da máquina ou em gabinete separado, permanecendo na máquina, somente os comandos operacionais do equipamento.

-Na primeira condição o gabinete da máquina terá as seguintes dimensões:
• Comprimento: 1600mm
• Largura: 800mm
• Altura : 900mm

-Na segunda condição o gabinete da máquina terá:
• Comprimento: 1200mm
• Largura: 700mm
• Altura: 900mm

-Neste caso o comando elétrico será montado em um gabinete com as seguintes dimensões:
• Comprimento. 600mm
• Largura: 400mm
• Altura: 2000mm

-A opção caberá ao comprador, observando-se que na primeira opção teremos uma considerável economia no espaço ocupado pelo equipamento. A segunda opção visa normalmente atender requisitos exigidos pelos deptos. de manutenção de fábrica ou requisitos da norma DIN.

Dados técnicos do equipamento

- Tensão: 220/380 ou 440 volts (conforme opção)
- Freqüência: 60 hz
- Corrente de entrada: 80 ou 100 Ampéres
-Potencia: 25 ou 36 KVA
- Corrente de saída: de 0 a 2.000 ou 0 a 3.000 ampéres em corrente alternada para campo magnético circular e 0 a 20.000 ampéres/espiras para campo magnético longitudinal em CA/CC.
- Dimensões: conforme opções acima
- Comprimento de ensaio: 0 a 500mm, a considerar que os contactos da máquina são circulares com diâmetro de 50 e 80mm
- Pressão ar comprimido: 66 lbs/cm2
- Tanque de solução de partículas magnéticas: capacidade para 15 / 20 litros
- Operação: aplicação dos campos magnéticos isoladamente, seqüencialmente ou simultaneamente, através de chave de seleção de função no frontal do equipamento.
- Controles de operação: liga/desliga equipamento, liga/desliga sistema de banho de partículas, chaves seletoras de amperagens para campo magnético longitudinal e circular, chave de seleção de operação de campos magnéticos simultâneo, seqüencial ou isolado, chave geral de emergência de desliga equipamento, sinalizadores de equipamento ligado, operação dos campos magnéticos e sistema de banho de partículas.

IMPORTANTE:- A MÁQUINA SERÁ FORNECIDA COM CERTIFICADO DE CALIBRAÇÃO, DAS CORRENTES DE MAGNETIZAÇÃO,CONFORME AS NORMAS ASTM E-709/15, ASTM E-1444/12, ASME V ARTIGO 7/12 E ABNT NBR 342/ 2014 E BASEADOS NOS PROCEDIMENTOS DO NIST(NACIONAL INSTITUTE OF STANDARDS AND TECHNOLOGY),VÁLIDOS POR SEIS(6) MESES.
