MÁQUINAS DETECTORAS DE TRINCAS POR PARTÍCULAS MAGNÉTICAS/ MAQUINAS DE MAGNAFLUX - Bobinas Magnetizadoras Portáteis e Semi Portáteis

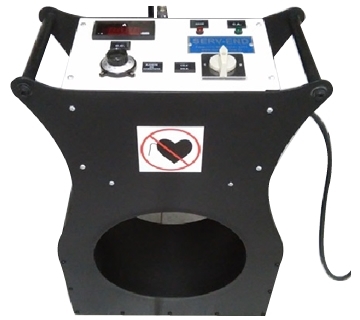

Bobina Magnetizadora semi-portátil modelos BLE-8,0; 10,0 ou 15,0 KA CA/ CC, p inspeção por Partículas Magnéticas.

1- CARACTERÍSTICAS GERAIS DO EQUIPAMENTO

-MÁQUINA DETECTORA DE TRINCAS PORTÁTIL PARA ENSAIOS DE PEÇAS NA HORIZONTAL,PELA TÉCNICA DA BOBINA, MODELOS BLE-8,0KA, BLE-10KA OU BLE-15KA CA/CC, COMPOSTA DE UM CONJUNTO DE FORÇA COM POTENCIOMETRO,AMPERÍMETRO(ANALÓGICO OU DIGITAL), SINALIZADORES, FONTE CONTROLADORA DE POTENCIA, CHAVE SECCIONADORA DE COMUTAÇÃO CA/CC, CHAVE GERAL, SISTEMA DE PROTEÇÃO, ALIMENTAÇÃO DA REDE.

-AS DIMENSÕES ,DO CONJUNTO UNIDADE DE FORÇA E BOBINA SÃO: COMPRIMENTO/ALTURA DE 660MM,LARGURA DE 440MM E PROFUNDIDADE DE 200MM E PESO DE 20, 30 E 40 KG.

-A BOBINA MAGNETIZADORA/DESMAGNETIZADORA DE ALUMÍNIO, ENCAPSULADA, POSSUE DIAMETRO INTERNO DE 200, 250, 300 OU 400MM, CABO PARA CONEXÃO COM A REDE DE FORÇA NA EXTENÇÃO DE TRES(3) METROS.

-A MÁQUINA É COMPOSTA POR UMA UNIDADE COMPACTA COMPOSTA PELA FONTE DE FORÇA/ALIMENTAÇÃO/ CONTROLADORA DE POTENCIA COM DISPLAY CONFORME ABAIXO COM AMPERÍMETRO INDICANDO A PASSAGEM DA CORRENTE NA BOBINA, QUE MULTIPLICADA PELO NÚMERO DE ESPIRAS DE 600, 700 OU 800 ESPIRAS, CONFORME O TIPO DA BOBINA, DETERMINA A FORÇA MAGNETIZANTE DE 8.000, 10.000 OU 15.000 AMPÈRESXESPIRAS, CONFORME O MODELO BLE- 8,0; 10 OU 15KA CC. SINALIZADOR DE “REDE”, C.A.(CORRENTE ALTERNADA), CHAVE COMUTADORA CA/CC E POTENCIOMETRO DE AJUSTE LINEAR DA CORRENTE EM CC.

-A BOBINA MAGNETIZADORA TEM A CAPACIDADE DE GERAR CAMPO MAGNÉTICO LONGITUDINAL COM AJUSTAGEM LINEAR NAS VERSÕES COM CAPACIDADE DE 0 A 8.000, 0 A 10.000 E 0 A 15.000 AMPÈRESXESPIRAS,COM CORRENTE RETIFICADA/ CORRENTE CONTÍNUA(C.C.) E OPERAR COMO BOBINA DESMAGNETIZADORA COM 4.000 OU 5.000 AMPÈRESXESPIRAS, EM CORRENTE ALTERNADA(C.A.).

-O EQUIPAMENTO É ADEQUADO PARA ENSAIO DE TUBOS OU PEÇAS DIVERSAS COM DIAMENTO/ LARGURA EXTERNA ATÉ 200, 300 OU 400MM E O PROCESSO DETECTA TRINCAS TRANSVERSAIS E ATÉ 45o EM RELAÇÃO A DIREÇÃO TRANSVERSAL DO EIXO, NA SUPERFÍCIE E SUB-SUPERFÍCIE DO MATERIAL.

- A TENSÃO DE ALIMENTAÇÃO DO EQUIPAMENTO É 220 VOLTS/60HZ E A OPERAÇÃO INICIA-SE COM A FONTE CONECTADA À REDE, ACIONA-SE A “CHAVE GERAL”(NA LATERAL ESQUERDA), SINALIZADO “REDE” VERMELHO, POTENCIOMETRO DE AJUSTE DA AMPERAGEM DE FORMA LINEAR “C.C”., COMUTADORA “1, 0, 2, NA POSIÇÃO “ZERO” INICIALMENTE, PASSA PARA A POSIÇÃO “1”, AJUSTA-SE O VALOR AMPÈRESXESPIRAS E MOVIMENTA-SE A BOBINA,COM A PEÇA COLOCADA INTERNAMENTE(PARA PEÇAS DE GRANDES COMPRIMENTOS), APLICANDO-SE AS PARTÍCULAS MAGNÉTICAS SIMULTANEAMENTE OU ACIONA-SE A BOBINA COM A PEÇA COLOCADA NA BOBINA E APLICA-SE AS PARTÍCULAS MAGNÉTICAS SIMULTANEAMENTE.

-PARA DESMAGNETIZAR MUDAR A CHAVE COMUTADORA PARA A POSIÇÃO “2”/ C.A. NESTA POSIÇÃO O POTENCIOMETRO “C.C.” DEVE ESTAR NA POSIÇÃO “0” E NÃO OPERA, OU SEJA, SÒMENTE PARA MAGNETIZAÇÃO EM “C.C”. O VALOR DA FORÇA MAGNETIZANTE É FIXO DE 4.000 OU 5.000 AMPÈRESXESPIRAS. LIGAR A BOBINA, VERIFICAR O SINALIZADOR VERDE DE “C.A.” INDICANDO QUE ESTÁ EM OPERAÇÃO E PASSAR A PEÇA NA BOBINA, DE FORMA CONTÍNUA OU PASSAR A BOBINA PELA PEÇA E MEDIR O “MAGNETISMO RESIDUAL”.

-A MÁQUINA É CONSTRUÍDA EM CHAPAS DE ALUMÍNIO PINTADOS NA COR PRETA EXTERNAMENTE E LARANJA INTERNAMENTE.

2-DADOS TÉCNICOS DO EQUIPAMENTO

-TENSÃO: 220 VOLTS/MONOFÁSICO
-FREQUENCIA: 60 HZ
-CORRENTE DE ENTRADA P/ MÁXIMO DE 30 AMPÈRES E CORRENTE DE SAÍDA:-0 A 8.000(BLE-8KA CA/CC) OU 0 A 10.000(BLE-10KA CA/CC) OU 0 A 15.000 “AMPÈRESXESPIRAS” EM CORRENTE ALTERNADA COM RETIFICAÇÃO DE ONDA COMPLETA/ CORRENTE CONTÍNUA/ CC (DETECÇÃO DE DESCONTINUIDADES SUPERFICIAIS E SUB-SUPERFICIAIS), P/ OPERAÇÃO DE “MAGNETIZAÇÃO” E 4.000 OU 5.000 AMPERESXESPIRAS, EM CORRENTE ALTERNADA(CA) PARA OPERAÇÃO DE “DESMAGNETIZAÇÃO”. A BOBINA,NA OPERAÇÃO DE MAGNETIZAÇÃO OU DESMAGNETIZAÇÃO DEVERÁ SER DESLOCADA AO LONGO DA PEÇA,ENTRE AS EXTREMIDADES OU OPERADA COM AS PEÇAS COLOCADAS NO INTERIOR OU NA PROXIMIDADE DA BOBINA.
-DIMENSÕES: CONFORME MODELO E DESCRITO ACIMA.
-COMPRIMENTO DE ENSAIO: SE A BOBINA PERMANACER FIXA NA PEÇA, O COMPRIMENTO DE ENSAIO SERÁ DE 460MM. SE FOR OPERADA DESLOCANDO-SE AO LONGO DA PEÇA, INDEPENDE DO COMPRIMENTO OU SEJA PODERÁ INSPECIONAR PEÇAS DE PEQUENAS A GRANDES DIMENSÕES.
-A INSPEÇÃO SÒMENTE SERÁ LIMITADO AO DIAMETRO/LARGURA EXTERNA DA PEÇA,QUE NÃO DEVE SER SUPERIOR A 200, 250, 300 OU 400MM, CONFORME O MODELO DO EQUIPAMENTO
-OPERAÇÃO: APLICAÇÃO DOS CAMPOS MAGNÉTICOS PARA MAGNETIZAÇÃO/CC OU DESMAGNETIZAÇÃO/CA, ATRAVÉS DE SELEÇÃO EFETUADA EM CHAVE COMUTADORA “1 0 2”. NESTAS OPERAÇÕES O POTENCIOMETRO “C.C” DEVERÁ ESTAR NA POSIÇÃO “ZERO”.
-CONTROLES DE OPERAÇÃO: LIGA/DESLIGA EQUIPAMENTO, POTENCIOMETRO DE AMPERAGENS P/ CAMPO MAGNÉTICO LONGITUDINAL EM C.C./ MAGNETIZAÇÃO ,CHAVE DE SELEÇÃO DE OPERAÇÃO DE MAGNETIZAÇÃO/DESMAGNETIZAÇÃO, SINALIZADORES DE EQUIPAMENTO LIGADO, CORRENTE ALTERNADA/ C.A., VISUALIZAÇÃO DE OPERAÇÃO DO CAMPO MAGNÉTICO/ C.C., PELO AMPERÍMETRO.
-GARANTIA : HUM ANO PARA TODOS COMPONENTES DA PARTE MECANICA E TRES(3) MESES PARA COMPONENTES ELÉTRICOS.
-INSTALAÇÃO: POR OCASIÃO DA AQUISIÇÃO DO EQUIPAMENTO, A SERV-END COLOCA A DISPOSIÇÃO DO CLIENTE, NO PRAZO DE HUM DIA( 4 HORAS),EM SÂO PAULO, UM TÉCNICO PARA FORNECER TODAS INFORMAÇÕES SOBRE OS RECURSOS, FORMAS DE AJUSTES E NOÇÕES BÁSICAS DO PROCESSO DE END POR PARTÍCULAS MAGNÉTICAS.
-ASSISTENCIA TÉCNICA PERMANENTE.

IMPORTANTE: A MÁQUINA SERÁ FORNECIDA COM CERTIFICADO DE CALIBRAÇÃO, DAS CORRENTES DE MAGNETIZAÇÃO,CONFORME AS NORMAS ASTM E-709/15, ASTM E-1444/12, ASME V ARTIGO 7/12 E ABNT NBR 342/ 2014 E BASEADOS NOS PROCEDIMENTOS DO NIST(NACIONAL INSTITUTE OF STANDARDS AND TECHNOLOGY),VÁLIDOS POR SEIS(6) MESES.
