APARELHOS PORTÁTEIS DE MAGNAFLUX TIPO YOKE

YOKE/ APARELHO PORTÁTIL DE MAGNAFLUX, MARCA SERV-END, MODELO SEY-101/A, CA ou CC-CARACTERÍSTICAS GERAIS.

Características gerais e descrição do equipamento tipo Yoke/ aparelho portátil de Magnaflux, marca Serv-End, modelo SEY-101/A.

- Aparelhos portáteis tipo "Yoke" marca SERV-END, modelo SEY-101A CA ou CC, pernas articuladas, são utilizados em inspeção para detectar descontinuidades tipo trincas, em materiais ferromagnéticos, no Ensaio Não Destrutivo(END) por Partículas Magnéticas em soldas de estruturas ou peças que não possuam configurações geométricas complexas. Como exemplo podemos citar a inspeção de peças fundidas, forjadas, lamainadas e etc, planas de médio e grande porte, grandes estruturas ou tubulações soldadas tais como trocadores de calor, permutadores, torres de petróleo e etc,com cantos em ângulos iguais ou superiores a 90º.
São equipamentos produzidos para atender as normas ASTM E 709, ASTM E 1444, ASME V Artigo7, ABNT NBR NM 342 e etc.

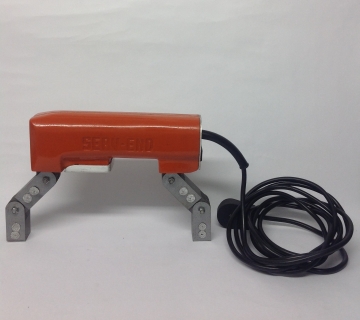

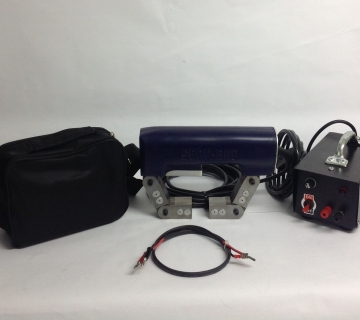

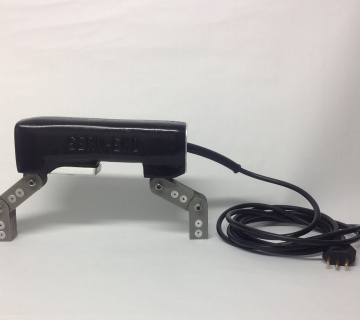

- É um aparelho tipo eletroímã que opera com Corrente Alternada (C.A.), para detecção de descontinuidades superficiais ou em Corrente Contínua (C.C.), para detecção de descontinuidades superficiais e sub-superficiais. A abertura entre as pernas/ sapatas articuladas está limitada ao espaço de 50 a 280mm. A faixa normal de utilização é de 100 a 180mm. Opera em Corrente Alternada(C.A.), com tensão de alimentação 127, 220 ou 48 Volts, 60Hz, conectado diretamente à rede elétrica ou em Corrente Contínua(C.C.) quando em conjunto com uma fonte retificadora ou alimentado por bateria 12 Volts.

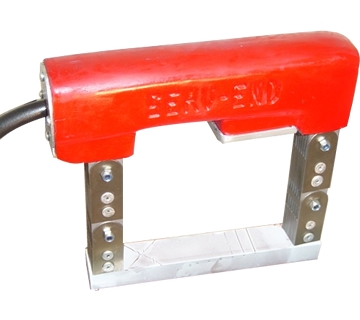

- Quando operado em Corrente Alternada (C.A.), a eficiência do aparelho corresponde a capacidade de levantamento de um peso de aço Carbono com 4,5Kg (ASTM, ASME) ou 5,5kg(ABNT) e em Corrente Contínua, ao peso de aço Carbono de 22,5kg.

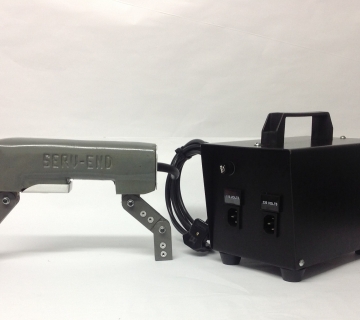

- O Yoke com tensão de 48 Volts para atender requisitos de segurança operacional, adequado para utilização com banhos de Partículas Magnéticas via úmida com água. Baixo risco de ocorrência de descargas elétricas no operador. O aparelho opera em conjunto com uma unidade de 127/220 Volts de entrada e 48 Volts de saída.
- A área útil do aparelho apresenta considerável extensão, facilitando a inspeção com boa cobertura e rendimento do ensaio em peças de grandes dimensões.
- O ensaio é utilizado com o cruzamento das sapatas a 90º, para detecção de descontinuidades/ trincas transversais e longitudinais, para detecção de trincas em todas as direções da peça em inspeção.
- Fácil manuseio, pode ser utilizado com apenas uma mão. Baixo peso; 3,20 kg, área das sapatas com face plana e formato quadrado de 25mm de lado.

solicitar um orçamento
